多機能プリント基板分割機
製品紹介

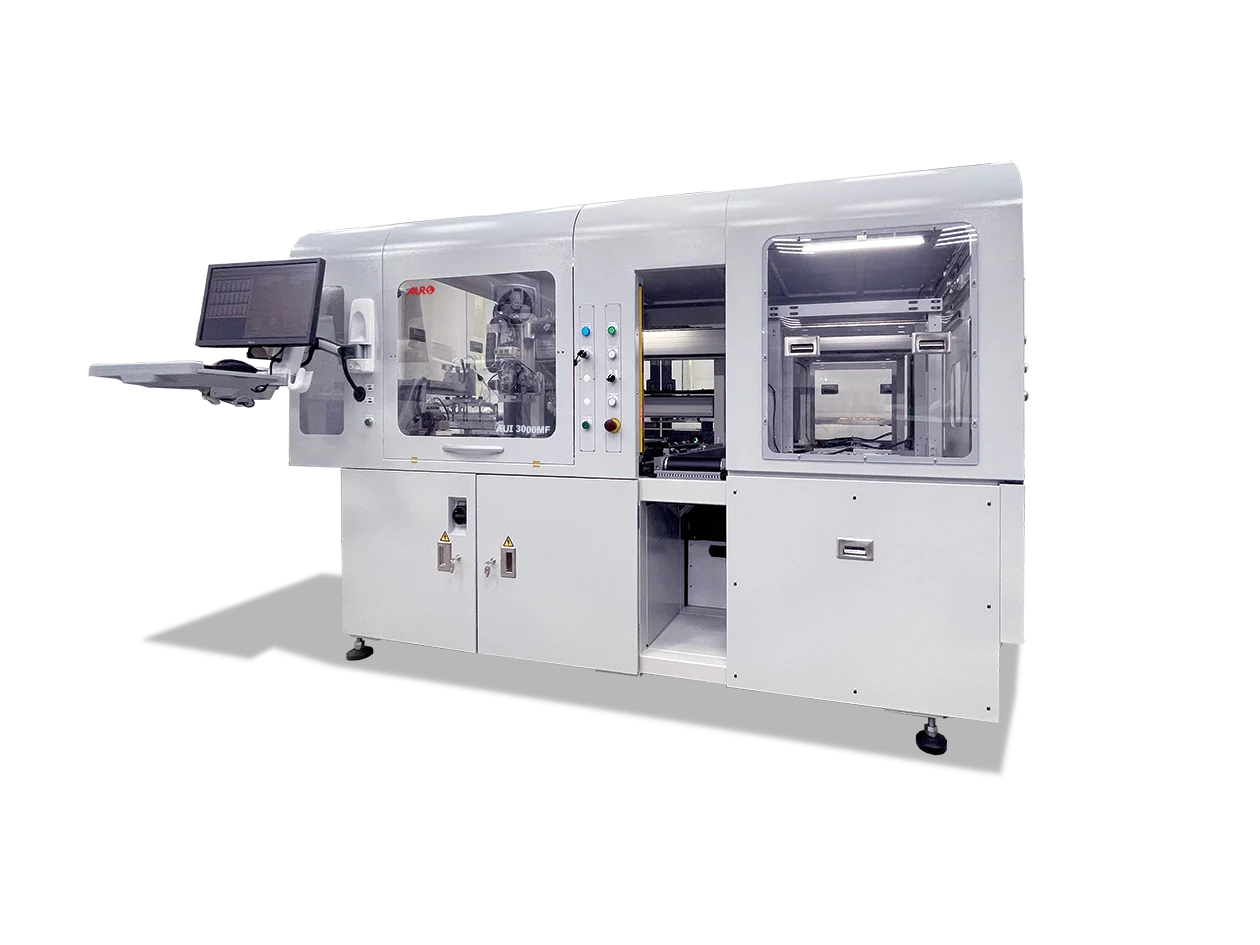

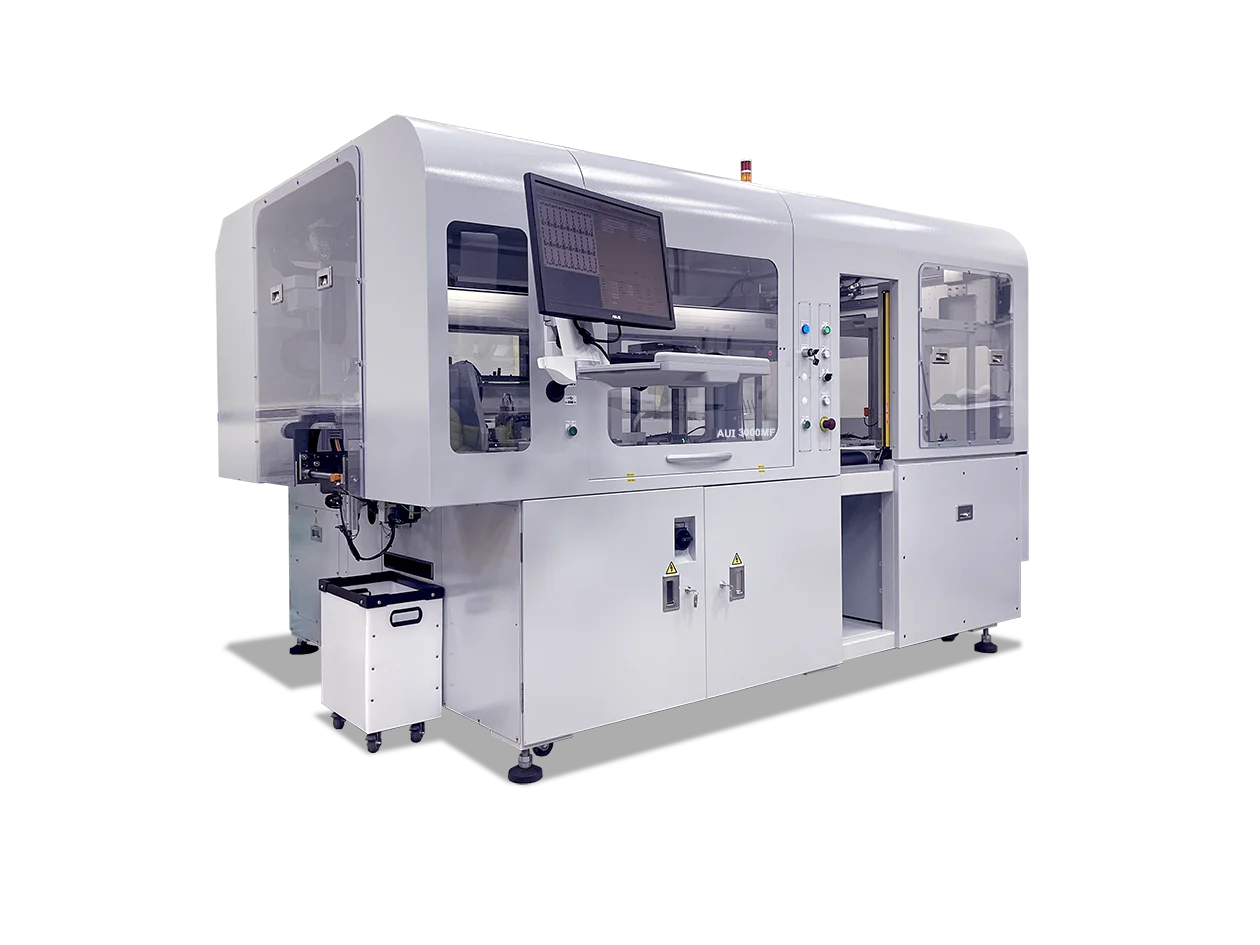

多機能プリント基板分割機
製品の特長：
- 独立した投入・排出工程により、驚異的な生産効率アップを実現！
- シンプル構造の自動上蓋で、蓋の開閉をスピーディーに。作業時間を大幅短縮！
- 高効率な上部集塵システム搭載。低馬力でパワフルに粉塵を吸引し、電力コストも節約！
- ルーティング後にビジョン検査を行い、切断品質をしっかりチェック。不良率低減でコスト削減に貢献！
- 親基板スキャン機能で、直感的にカットパスを編集。誰でも簡単に操作可能！
- 満杯になったトレイは自動排出。人手を減らし、省人化に直結！
- 作業ステーションを統合し、設置幅を22％削減！限られたスペースを最大限に活用！
- Industry 4.0対応。MESへの生産データ転送で、スマート工場化をサポート！
製品仕様：
| 型番 | AUI 3000MF |
|---|---|
| 加工範囲 | X:330mm Y:300mm |
| 対応基板厚さ | 0.8~3.0mm |
| 軸制御方式 | 16 軸 |
| 移動速度 | 定格：X, Y=1,000 mm/s、Z=750 mm/s、移動軸X=700 mm/s 最大：X, Y=1,200 mm/s、Z=750 mm/s、移動軸X=1,000 mm/s |
| 加工速度 | 0~100 mm/s |
| 加工精度 | ±50 μm |
| 繰り返し位置決め精度 | ±10 μm |
| 加工モード設定 | 直線、L字形、U字形、弧形、円形 |
| ビット径 | Ø 1.0 mm, Ø 1.2 mm, Ø 1.6 mm, Ø 2.0 mm |
| 操作システム | Windows 10 |
| 供給空気圧 | ≧0.65 Mpa (≧6.5 Bar) |
| 作業高さ（範囲） | 880 ~ 920 mm |
| 装置サイズ（W×D×H） | 1860 x 2740 x 1850 mm + シグナルライト 564 mm |
| 機械本体質量（約） | 1,690 kgs |
| 集塵システム | トップ吸引式エアベロシティ型集塵システム |
| 切断スピンドル | AP 008-ESD, 500W,（最大）80,000 rpm, トルク: 8.4 Ncm |
| 標準モニター | 22インチ LCDモニター |
| 電源供給 | 三相 AC220 V±3％ 50/60 Hz、4.0 kW |
| トレイサイズ | X:550 mm Y: 350 mm |
| 切断後の検査精度 | ±100 μm |
| パレット移動速度 | X、Y:700 mm/s Z:500 mm/s 昇降:250 mm/s |
| トレイ積載高さ | Max: 500 mm |
| 不良品ステーションのベルト幅 | 200 mm |
