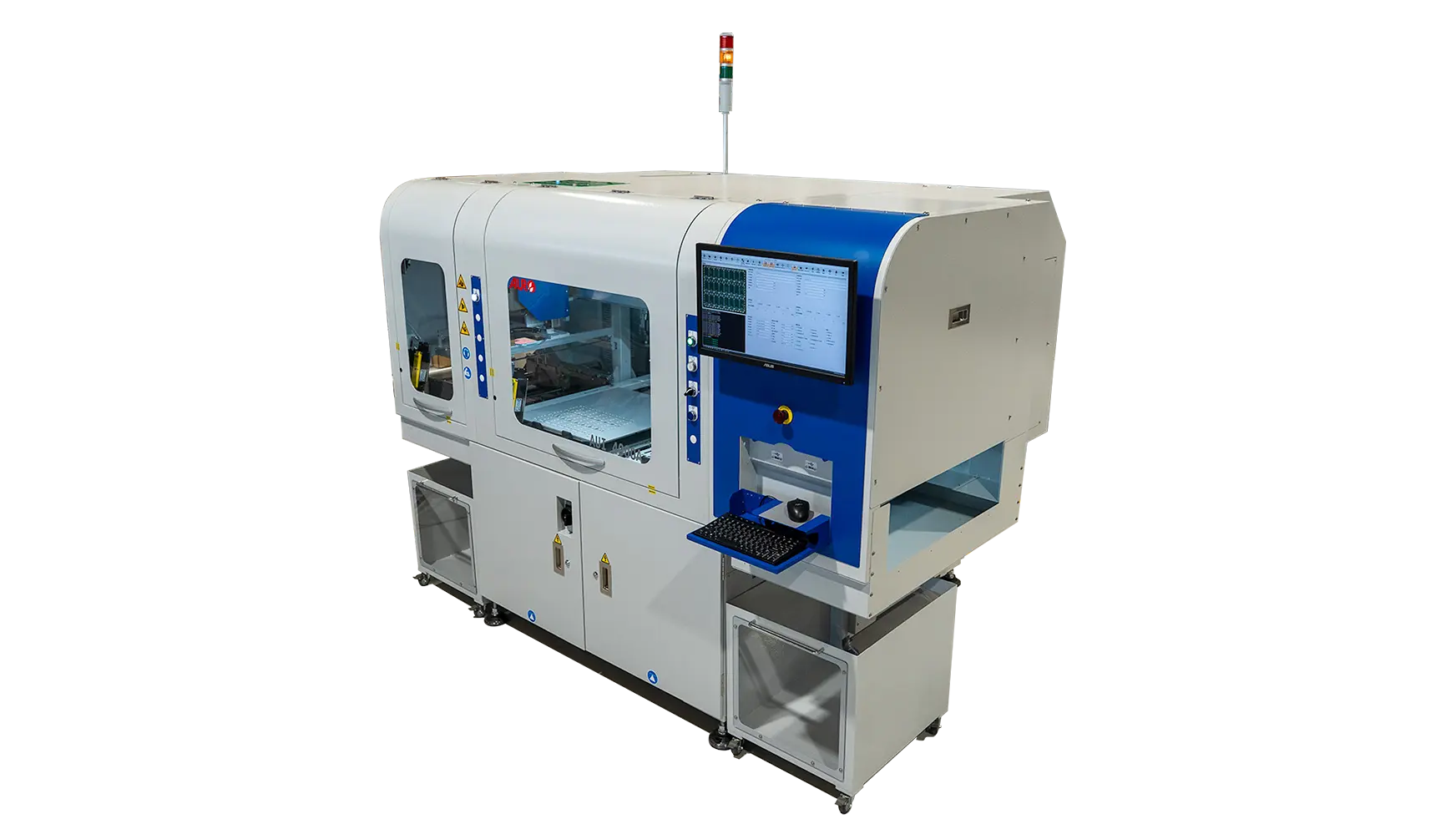

自動化(オンライン)基板分割機
AUOシリーズの優れた設計を継承し、高効率なデュアル自動ワークステージと全自動搬入・搬出コンベアシステムを組み合わせることで、AUIシリーズ全自動インライン基板分割機を実現しました。AUIシリーズ インライン基板分割機は、クリーン・高精度・高速加工・優れた操作性を兼ね備え、生産現場の管理ニーズに最適なソリューションを提供します。シンプルな操作画面、切断経路のシミュレーション・最適化機能、ポカヨケ（誤操作防止）機能を搭載し、生産管理、操作性、安全性、さらに生産データのトレーサビリティを一台で実現します。
AUI 4000A－製品ハイライト
- スマート監視とAI予知保全により、トラブルシューティング時間を15%削減
- EtherCAT高速同期統合による、高精度かつ安定した通信性能
- 切断パスの自動最適化により、加工時間を20%短縮
- 高効率な追従型集塵システム設計、粉塵と内部汚染を低減
- 装置の横幅を10%削減し、設置スペースの効率化を実現
製品仕様
| 型番 | AUI 4000A |
|---|---|
| 加工範囲 | X:450 mm Y:520 mm |
| 作業台 | 2 |
| 基板厚み範囲 | 0.8~3.0mm |
| 基板実装部品上限高さ | 上側: 15 mm / 下側:35 mm |
| 軸方向運動制御 | 8軸 Panasonic AC サーボモータ |
| 駆動速度 | 定格：X1, X2, YL, YR, CX =1,000 mm/s ; Z, CZ=700 mm/s; CV=50mm/s 最大：X1, X2, YL, YR, CX =1,200 mm/s; ; Z, CZ=750 mm/s; CV=100mm/s |
| 加工速度 | 0~100 mm/s |
| 加工精度 | ±50 μm |
| 繰り返し精度 | ±10 μm |
| 加工モード設定 | 直線、L字型、U字型、円弧、円形 |
| ビット径 | Ø 1.0 mm, Ø 1.2 mm, Ø 1.6 mm, Ø 2.0 mm |
| 操作システム | Windows 11 |
| 供給空気圧 | ≧0.65 Mpa (≧6.5 Bar) |
| 作業高さ（範囲） | 900mm ±20mm |
| 設備寸法 (WxDxH) | 2313 x 1598 x1704mm + 564 mmシグナルライト |
| 機械本体質量（約） | 985 kg |
| 集塵システム | 追従型集塵システム |
| 切断スピンドル | SycoTec高速スピンドル |
| 標準モニター | 21.5インチ LCDモニター |
| 電源供給 | 三相 AC220V±3% 50Hz／60Hz、4.0kW |
