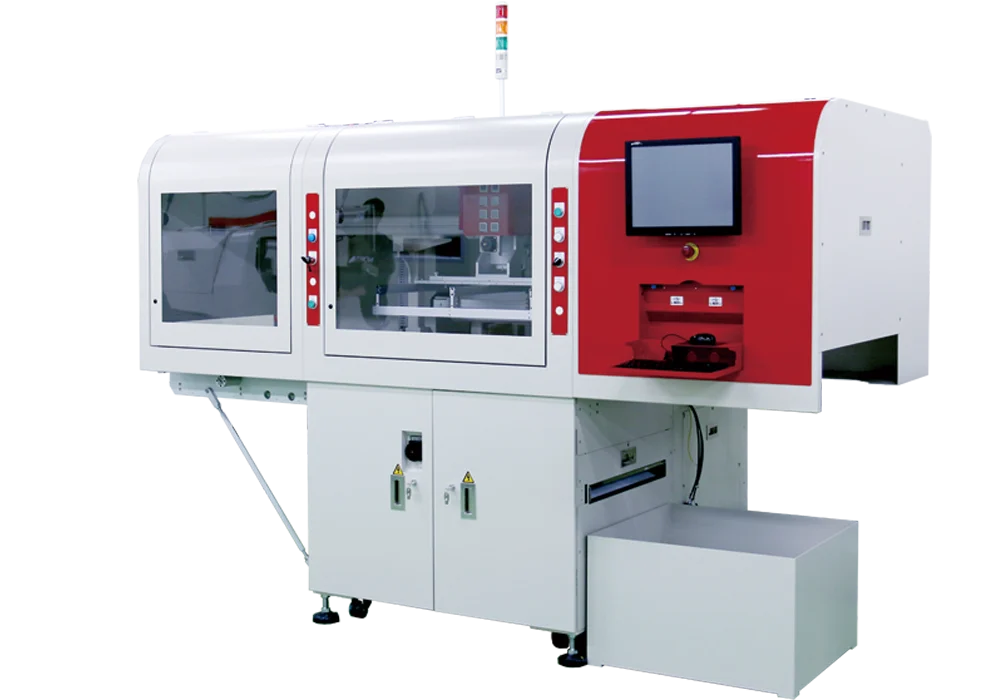

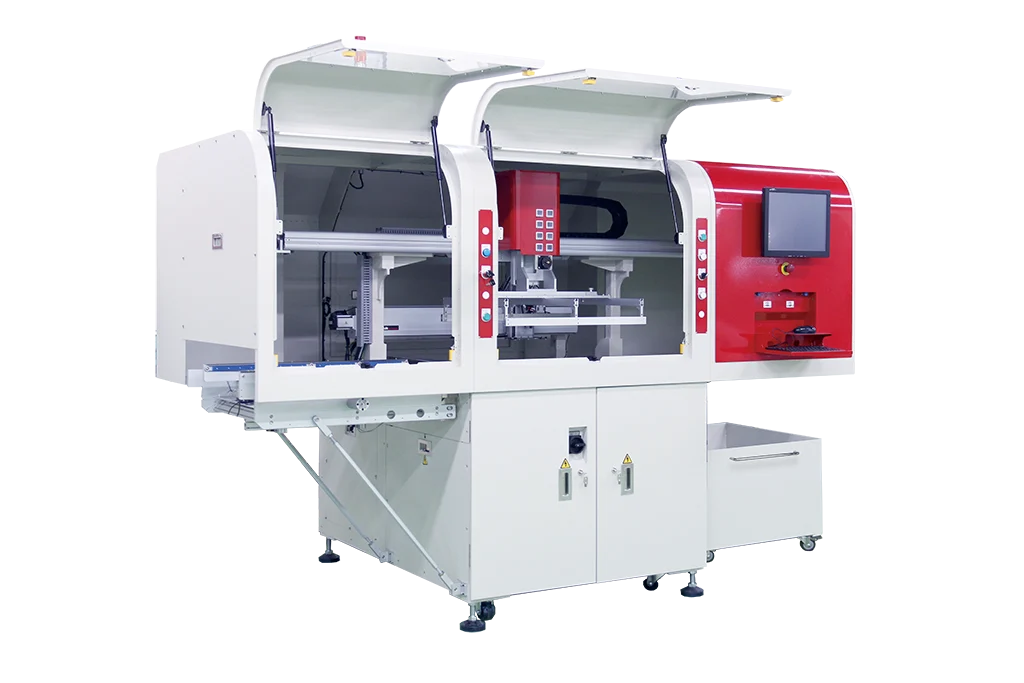

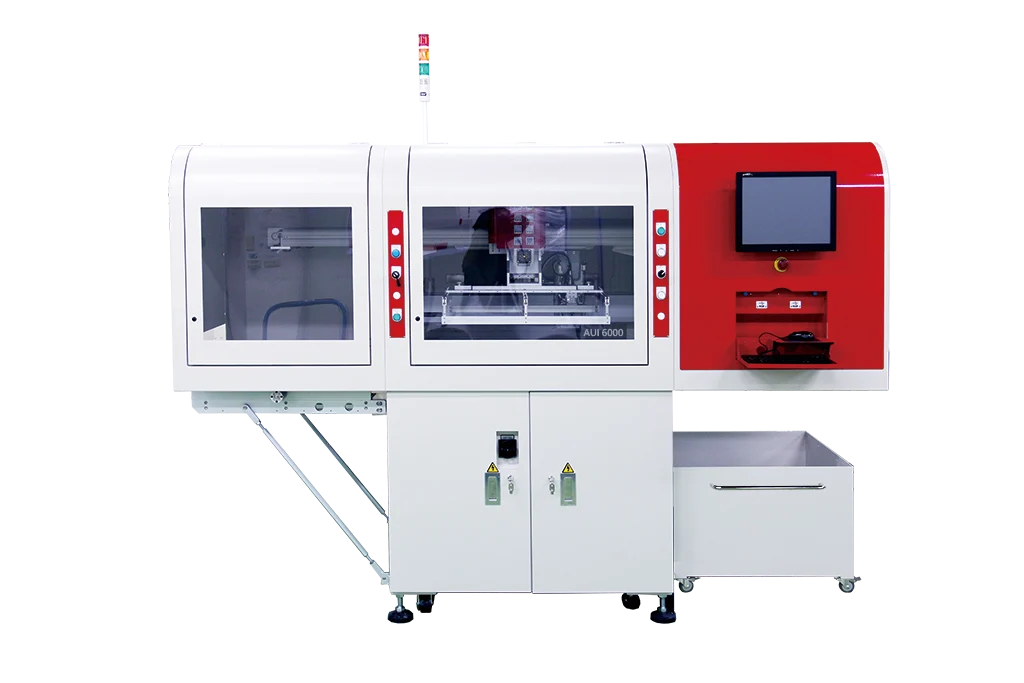

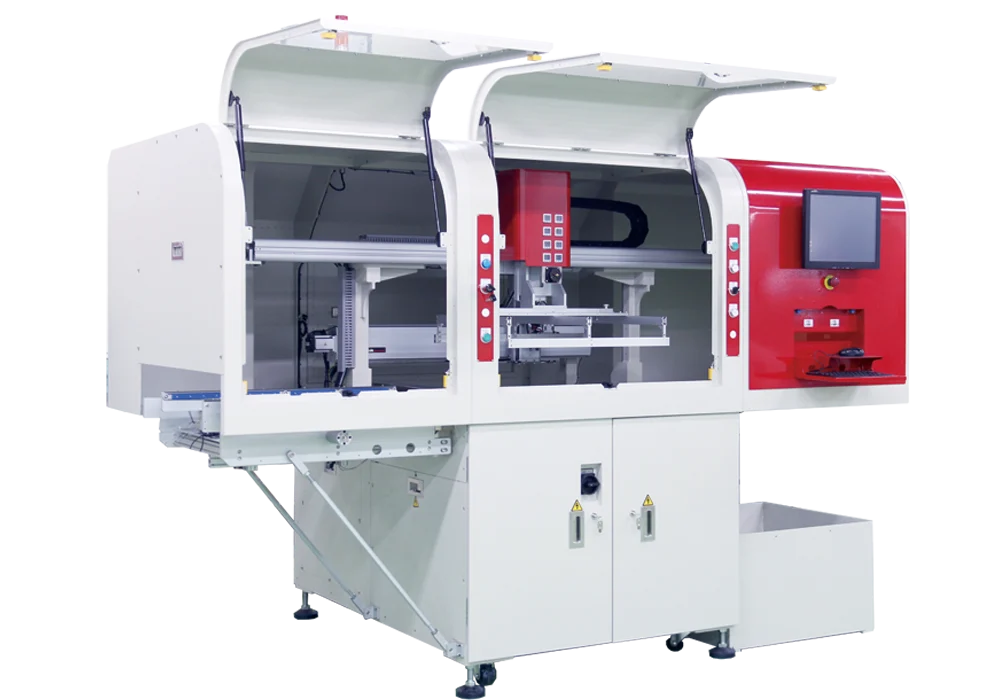

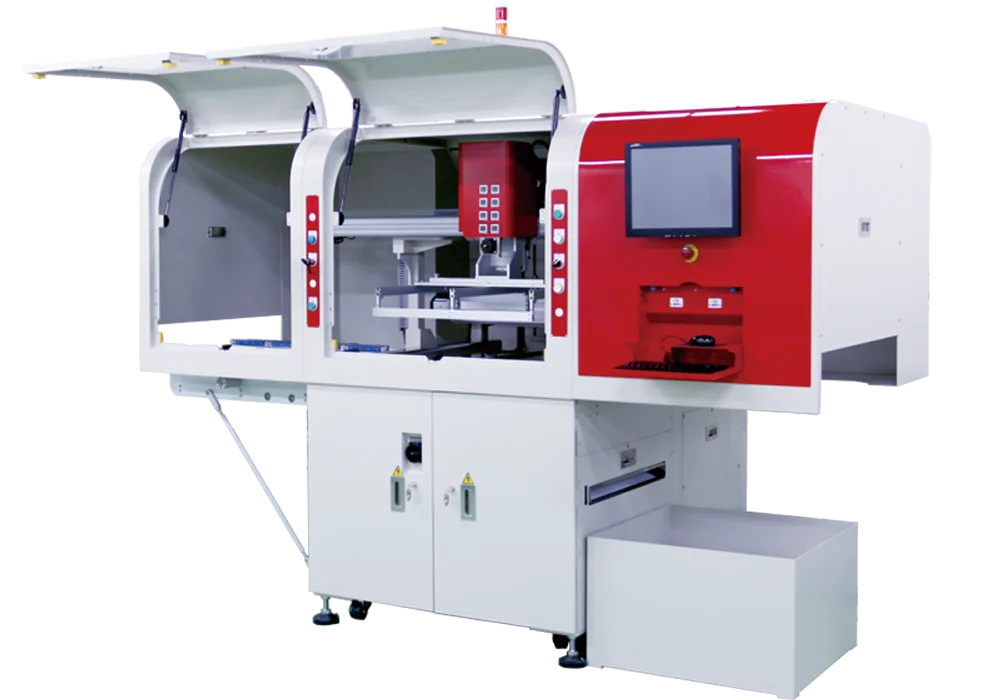

自動化(オンライン)基板分割機

AUO シリーズの優れた設計を継承し、大きいサイズの作業台と全自動の入出料搬送システムを組み合わせて、全自動オンライン AUI PCB 分割機が誕生しました。

AUI シリーズは、クリーン、正確、高速かつ操作が簡単です。シリーズ全体は、小型から大型までさまざまな PCB の接続にも適しています。

さらに、さまざまな生産ニーズに応えて、Aurotek はスピンドル、除塵システム、その他の高度なオプションなど、PCB 切断ソリューションを提供し、必要なアイテムをカスタマイズして、より高いコスト効率をもたらします。

AUI シリーズは、簡単な操作インターフェース、切断パスのシミュレーションと最適化、そして間違いのない操作プロセスを備えており、生産管理のニーズに最適です。 1 台のマシンで、生産管理性、使いやすさ、安全性、生産データの追跡可能性を実現します。

製品ハイライト：

• 高効率
  • 高性能産業用集塵機
  • 最小集塵ポートを備えた上部集塵/下部集塵システム
  • 加工エリアに近いため、加工中に粉塵を即座に効果的に除去できます
• 精度
  • KURODA 高精度ねじ
  • Panasonic サーボモーター
  • SycoTec スピンドル
  • Advantech 産業用コンピュータ
  • Aurotek モーションコントロールカード
  • Aurotek ビジョンシステム
• 主要性能特長
  • Cpk ≧ 1.33
  • 繰り返し精度: ±10 μm
  • 加工精度±80 μm
• 高速
  • 高速軸制御モジュールを搭載し、駆動速度は最大 1200mm/秒
  • 最大切断速度：100mm/秒
  • ライン変更作業を迅速かつ簡単に完了するためのカスタマイズされた治具とツール
• 良率改善 – 簡単な操作が当社の機器の特徴です。 1 台のマシンには次の機能があります
  • 生産管理
  • 使いやすさ
  • セキュリティ
  • 生産材料のトレーサビリティ

製品仕様：

型番	AUI 5000 / AUI 5000C	AUI 6000
加工範囲	X: 630mm, Y: 350mm	X: 850mm, Y: 560mm
作業台	1	1
基板厚み範囲	0.8~3.0mm	0.8~3.0mm
基板実装部品上限高さ	上側：15mm ／ 下側：35mm	上側：15mm ／ 下側：35mm
軸方向運動制御	6 軸	6 軸
駆動速度	額定：X, Y=1,000 mm/s; Z=750 mm/s; 搬運軸 X=700 mm/s; 搬運軸 Z=750 mm/s 最大：X, Y=1,200 mm/s; Z=750 mm/s; 搬運軸 X=700 mm/s; 搬運軸 Z=750 mm/s	額定：X, Y=1,000 mm/s; Z=750 mm/s; 搬運軸 X=700 mm/s; 搬運軸 Z=750 mm/s 最大：X, Y=1,200 mm/s; Z=750 mm/s; 搬運軸 X=700 mm/s; 搬運軸 Z=750 mm/s
加工速度	0~100 mm/s	0~100 mm/s
加工精度	±80 μm	±80 μm
繰り返し精度	±10 μm	±10 μm
加工モード設定	直線、L字型、U字型、弧形、円形	直線、L字型、U字型、弧形、円形
ビット径	Ø 1.0 mm, Ø 1.2 mm, Ø 1.6 mm, Ø 2.0 mm	Ø 1.0 mm, Ø 1.2 mm, Ø 1.6 mm, Ø 2.0 mm
操作システム	Windows 10	Windows 10
供給空気圧	≧0.65 Mpa (≧6.5 Bar)	≧0.65 Mpa (≧6.5 Bar)
作業高さ（範囲）	890 ~ 940 mm	890 ~ 940 mm
設備寸法（WDH）	2572 x 1583 x 1720 mm + シグナルライト 561 mm	3222 x 1577 x 1696 mm + シグナルライト 561 mm
機械本体質量（約）	860 kg	1,050 kg
集塵システム	下吸式・風量型集塵システム	下吸式・風量型集塵システム
切断スピンドル	SycoTec製 高速スピンドル	SycoTec製 高速スピンドル
標準モニター	22インチFHD液晶モニター	22インチFHD液晶モニター
電源供給	三相 AC220V±3% 50Hz／60Hz、4.0kW	三相 AC220V±3% 50Hz／60Hz、4.0kW
