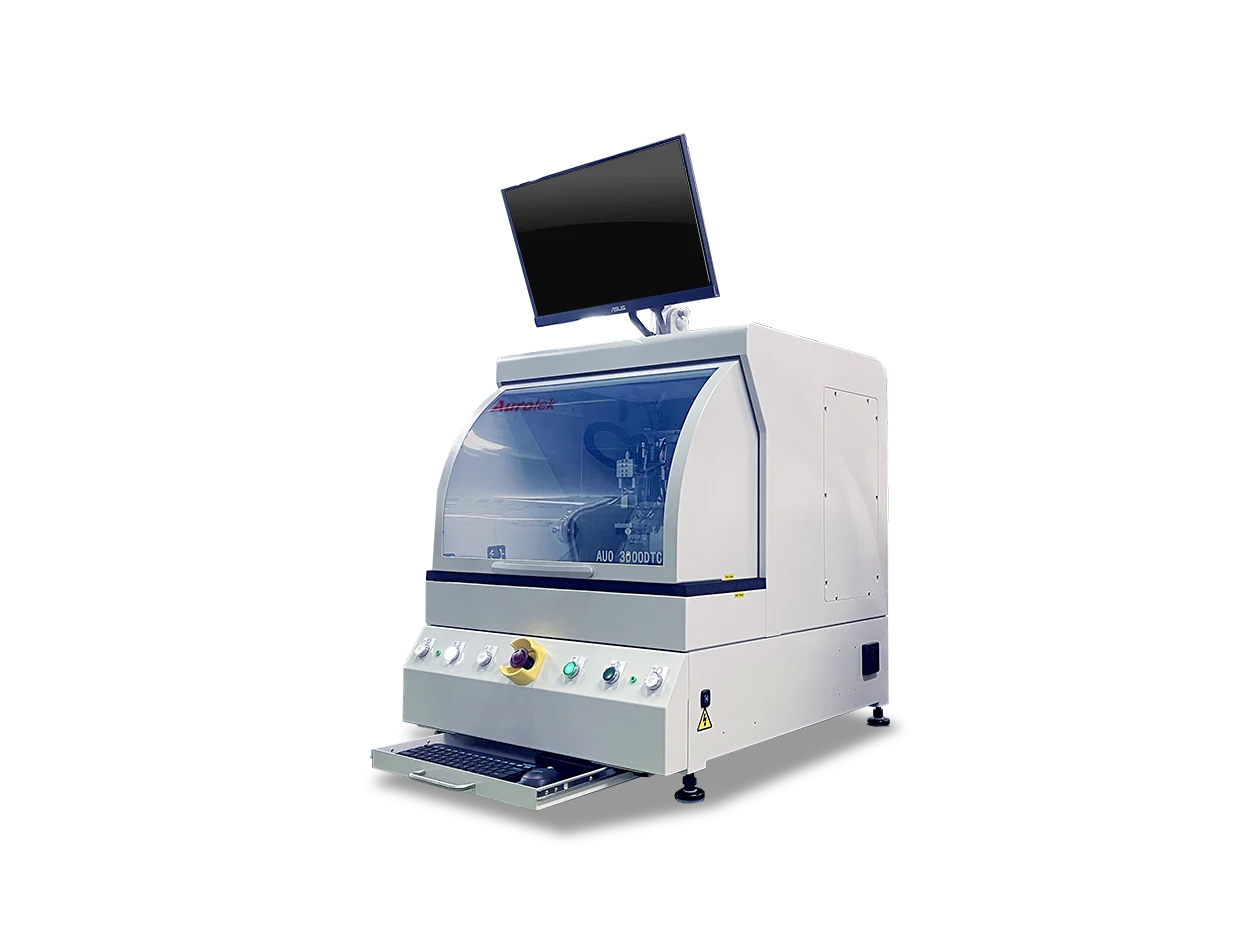

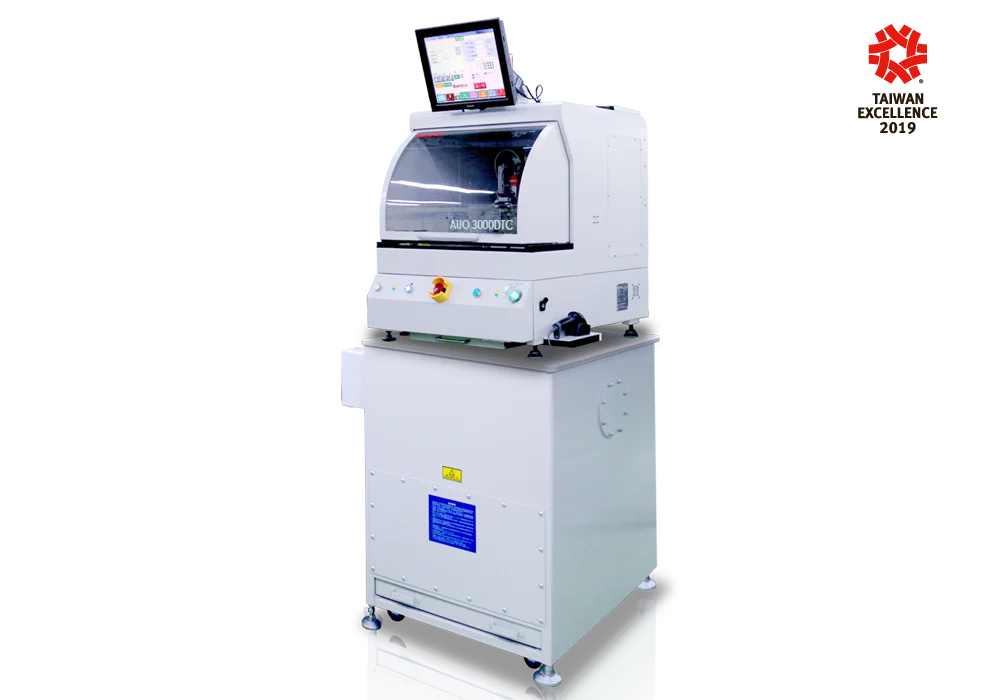

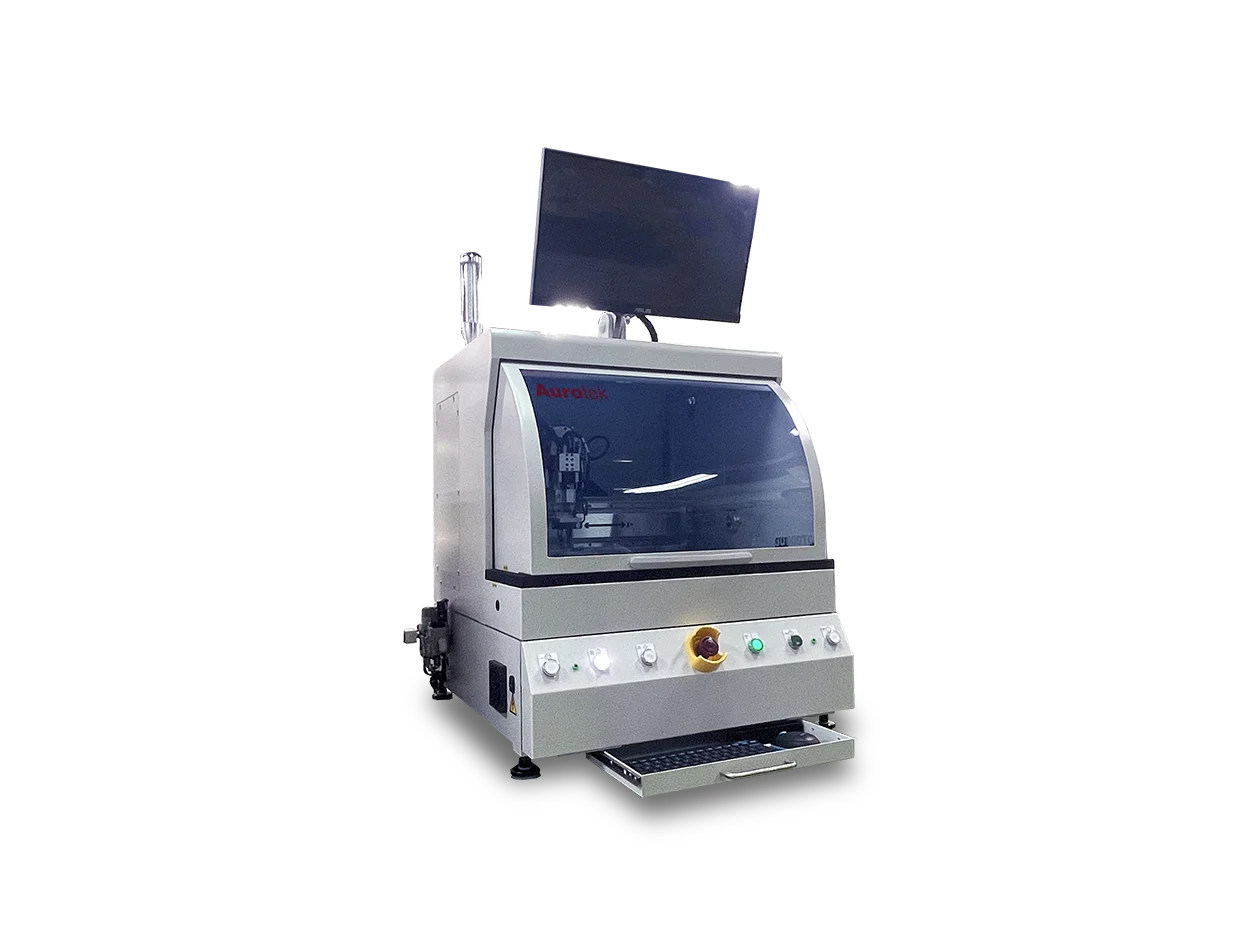

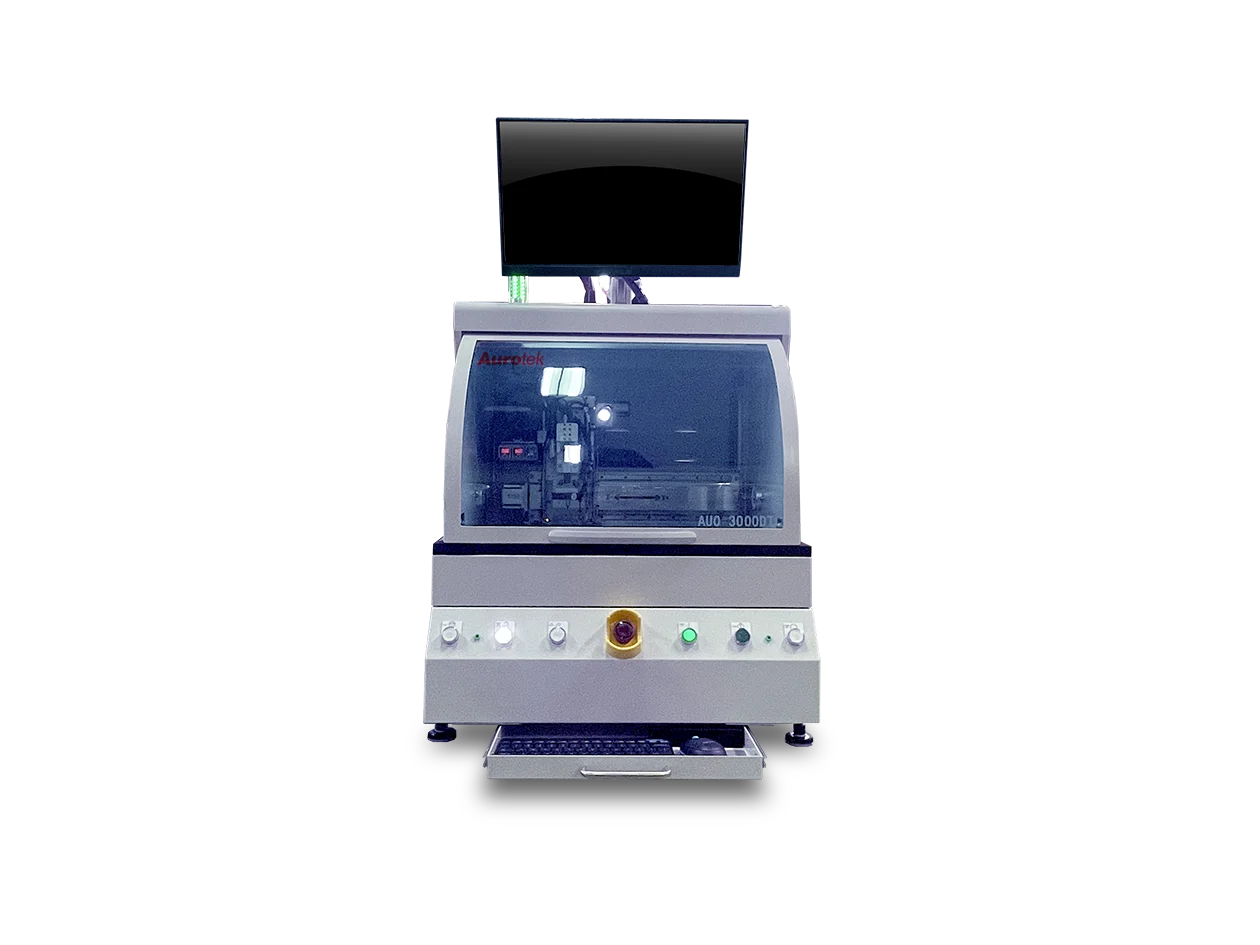

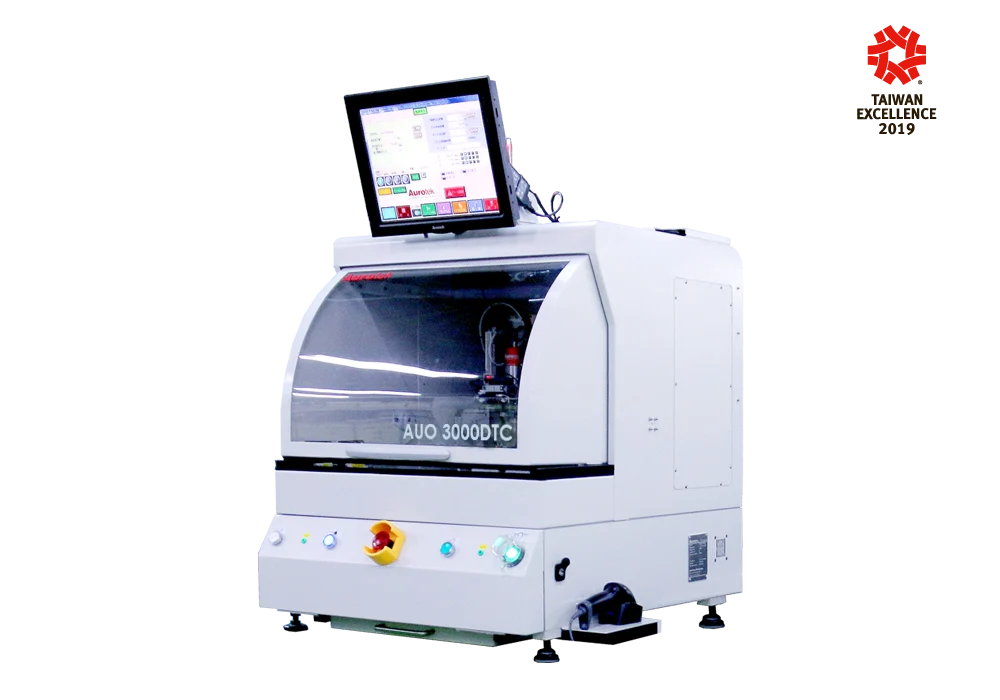

デスクトップ(オフライン)基板分割機

デスクトップ(オフライン)基板分割機は、Aurotekで最小の分割機であり、SMTスペース制約の生産ライン用に設計されています。

そのPC制御システムは、高精度、高効率、最適化されたダスト収集システムを備えた直感的でフレンドリーで動作しています。

軽量設計によりスペースが節約され、シングルワークベンチは小さなバッチと多様な生産に適しており、使いやすさと安全性の両方で効率的で費用対効果の高いソリューションです。

製品ハイライト：

• 高効率
  • A. 小型産業用集塵機
  • B. 最小化された集塵ポートが加工エリアに近接して配置され、基板分割プロセス中に効率的にホコリを除去します。
• 精度
  • KURODA 高精度ねじ
  • Panasonic サーボモーター
  • SycoTec スピンドル
  • Advantech 産業用コンピュータ
  • Aurotek モーションコントロールカード
  • Aurotek ビジョンシステム
• 主要性能特長
  • Cpk ≧ 1.33
  • 繰り返し精度: ±10 μm
  • 加工精度±50μm
• 高速
  • 高速軸モジュールは最大500mm/sに達します
  • 最大切断速度は100mm/s
  • カスタマイズされた治具とツール。生産ラインの切り替えは数秒で完了できます
• 良率改善 – 簡単な操作が当社の機器の特徴です。 1 台のマシンには次の機能があります
  • 生産管理
  • 使いやすさ
  • セキュリティ
  • 生産材料のトレーサビリテ

製品仕様：

型番	AUO 3000DT / AUO 3000TC
加工範囲	X: 330mm, Y: 250mm
作業台	1
基板厚み範囲	0.8~3.0mm
基板実装部品上限高さ	上側：15mm ／ 下側： 45 mm
軸方向運動制御	3 軸
駆動速度	最大 : X, Y, Z=500 mm/s
加工速度	0~100 mm/s
加工精度	±50 μm
繰り返し精度	±10 μm
加工モード設定	直線、L字型、U字型、弧形、円形
ビット径	Ø 1.0 mm, Ø 1.2 mm, Ø 1.6 mm, Ø 2.0 mm
操作システム	Windows 10
供給空気圧	≧0.65 Mpa (≧6.5 Bar)
作業高さ（範囲）	お客様により決定されます
設備寸法（WDH）	680 x 815 x 845 mm + シグナルライト 280 mm
機械本体質量（約）	140 kg
集塵システム	下吸式・風量型集塵システム
切断スピンドル	SycoTec製 高速スピンドル
標準モニター	22インチFHD液晶モニター
電源供給	単相 AC220V±3% 50Hz／60Hz、1.1kW
