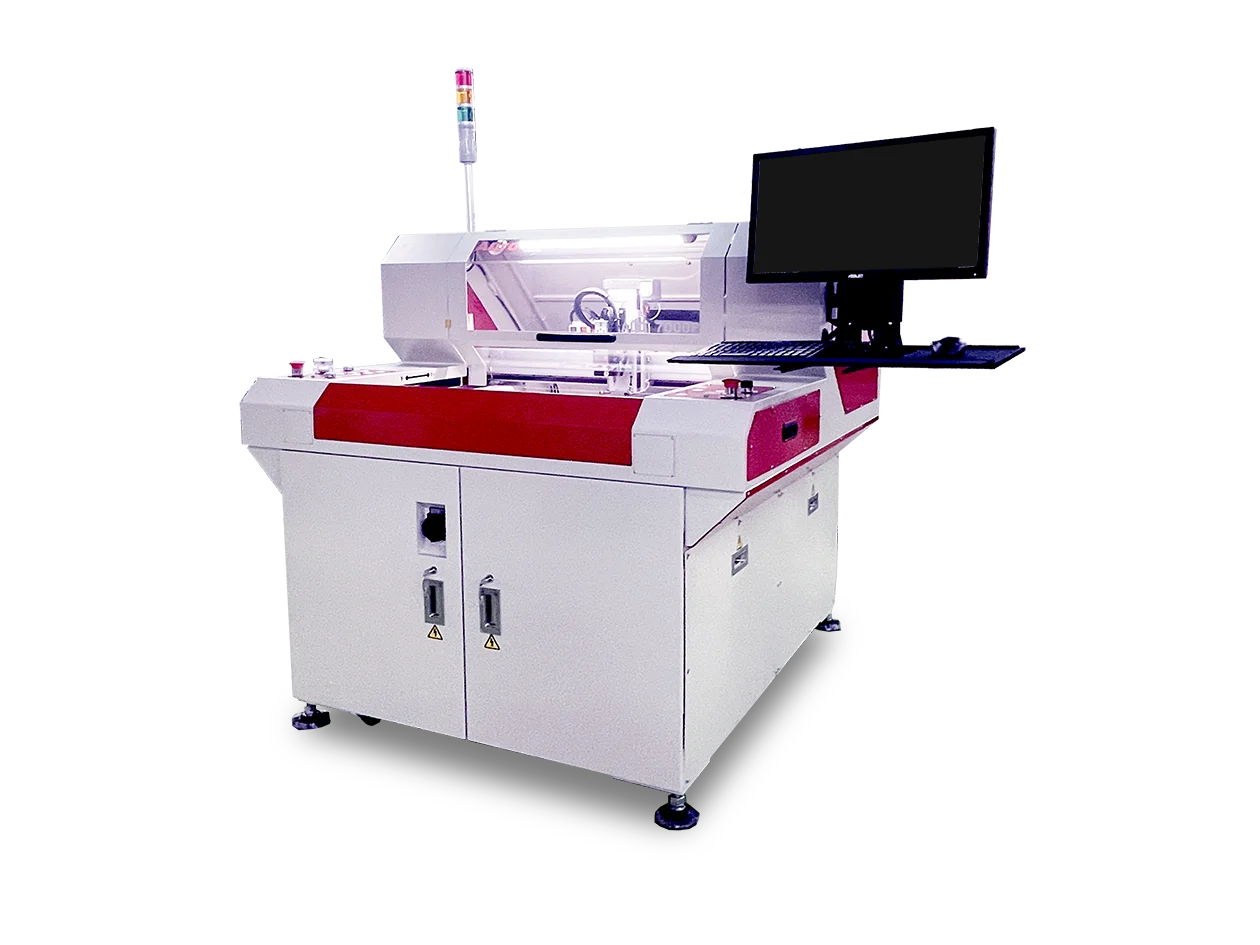

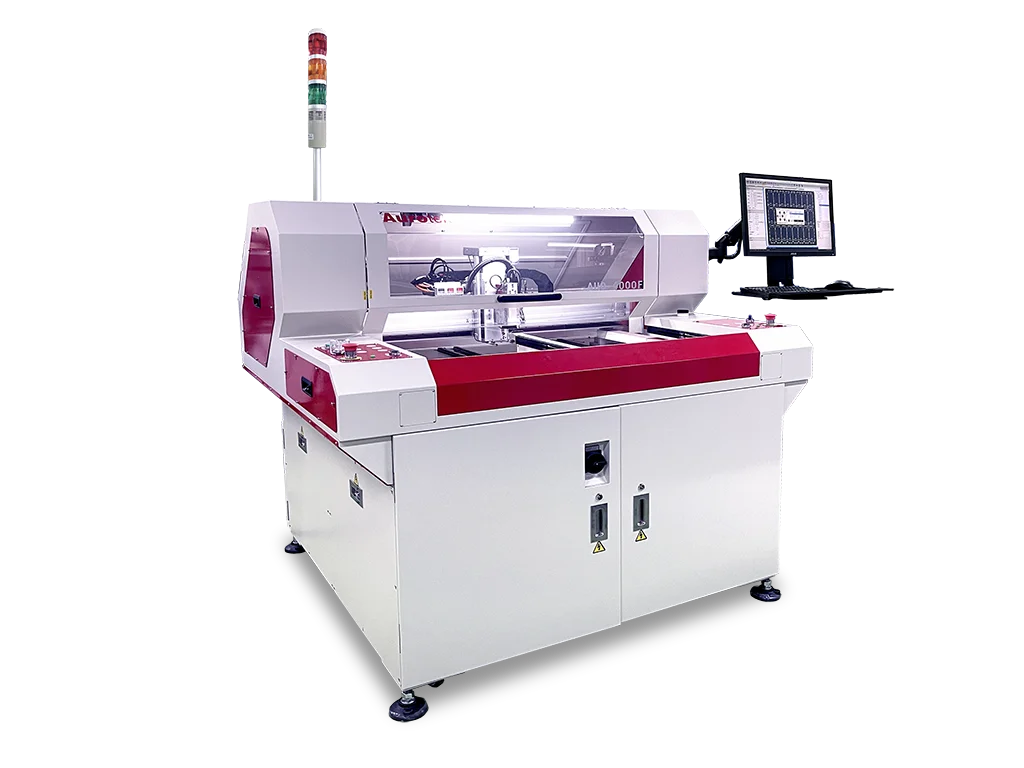

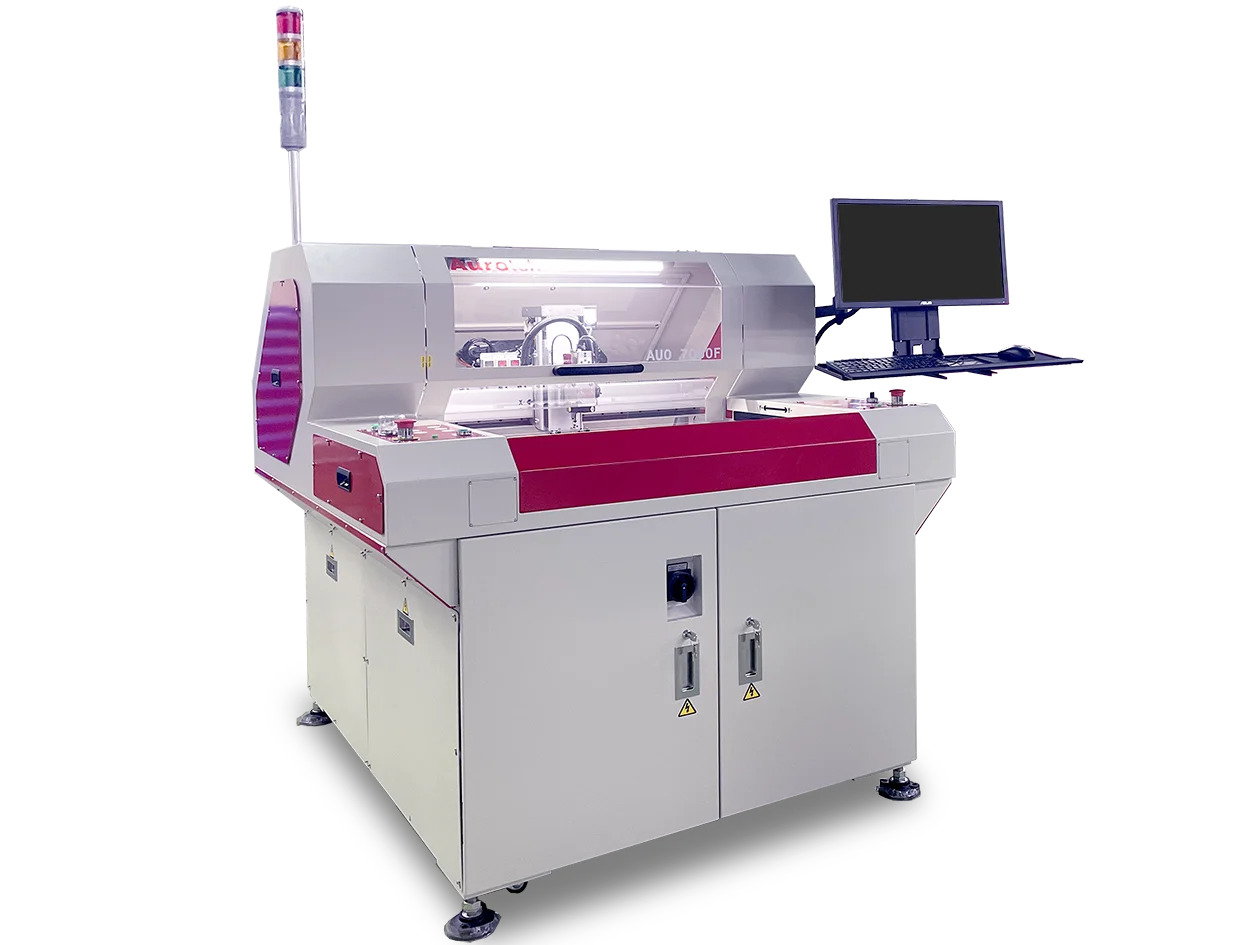

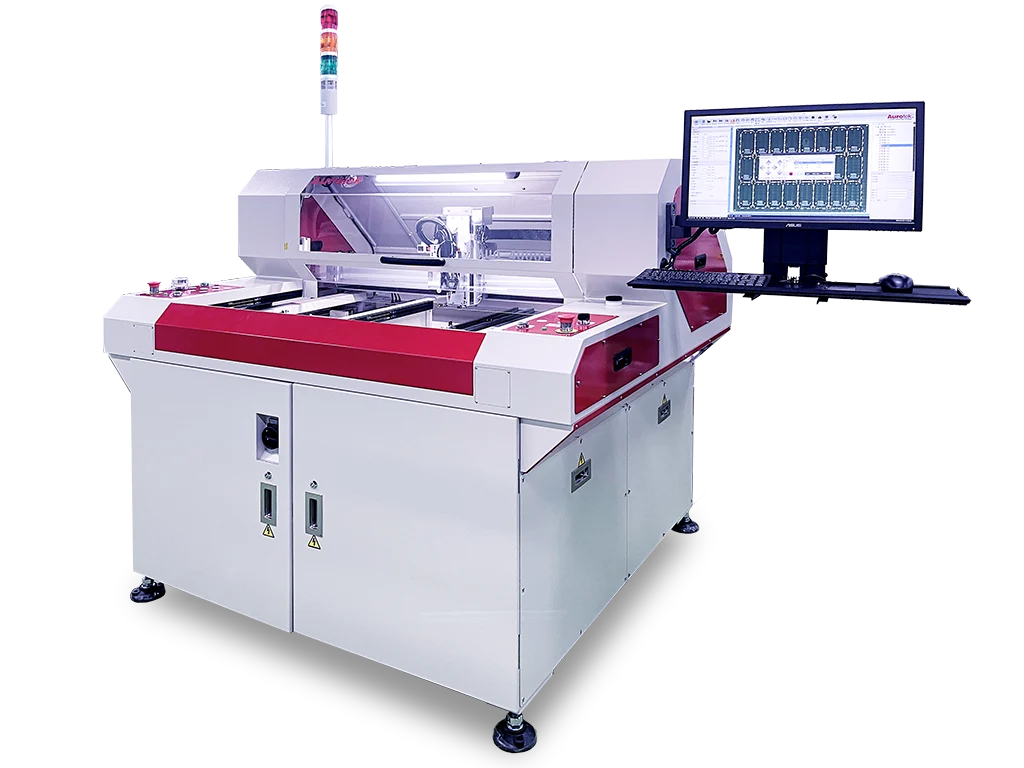

オフライン基板分割機
Aurotek AUO F シリーズ
製品ハイライト：
- 高効率な集塵効果
当社が設計した集塵口は、ルーター切断位置の真下に配置されており、切断工程に合わせて同期移動します。これにより、切断中に発生する粉塵を即座に捕集し、集塵効率を大幅に向上させています。 - 切断エリアの完全カバー
除塵用ブラシがルーター切断エリアを完全に覆うことで、粉塵が機械の他の部分に拡散するのを効果的に防ぎます。これにより作業環境の清潔さを維持し、機械内部の汚染も軽減され、メンテナンス頻度の低減にも貢献します。
製品仕様：

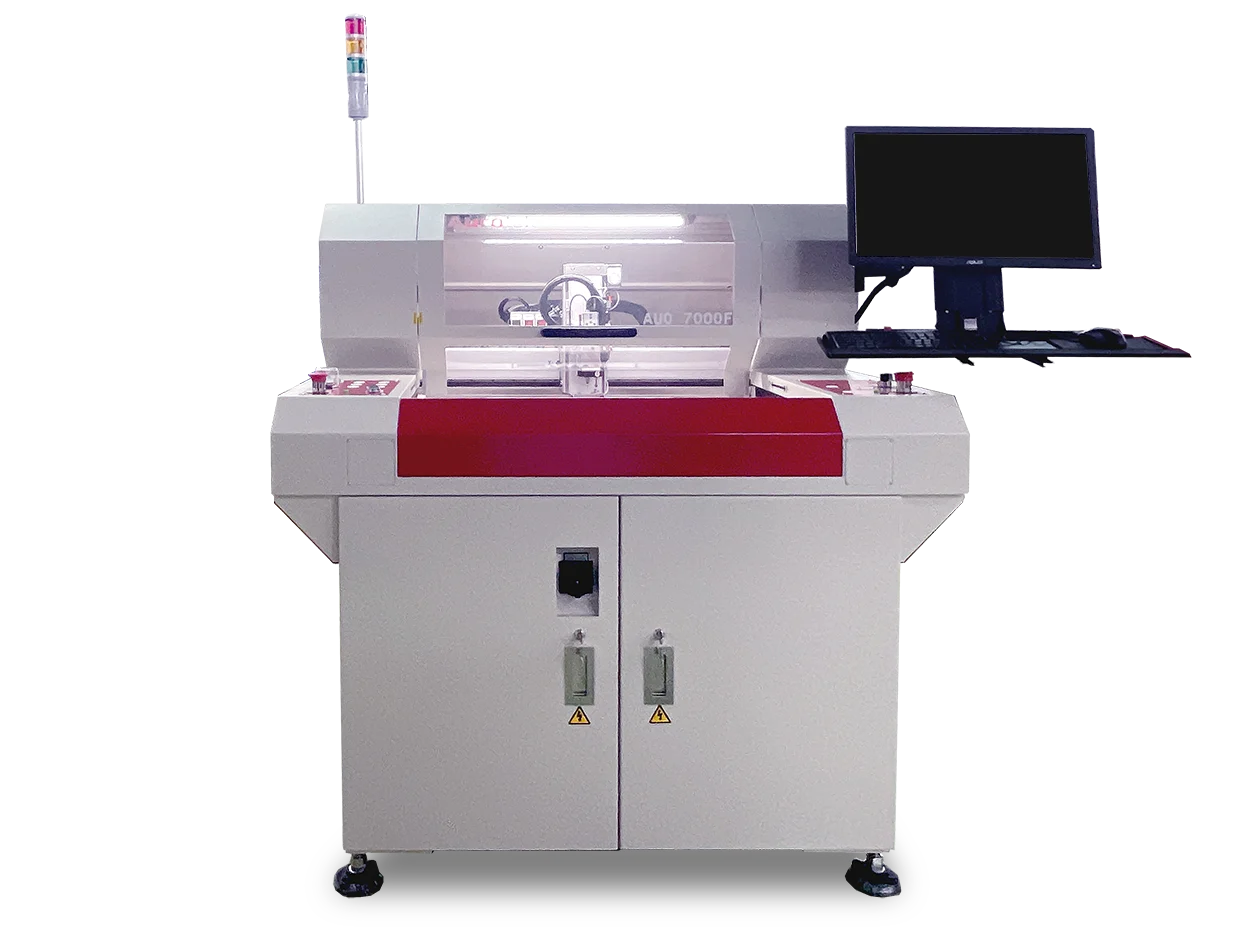

| 型番 | AUO 4000F | AUO 7000F |
|---|---|---|
| 加工範囲 | X:450 mm Y:520 mm | X:750 mm Y:550 mm |
| 作業台 | 2 | 1 |
| 基板厚み範囲 | 0.8 ~ 3.0 mm | 0.8 ~ 3.0 mm |
| 基板実装部品上限高さ | 上側：15mm ／ 下側： 35 mm | 上側：15mm ／ 下側： 35 mm |
| 軸方向運動制御 | 5 軸 | 4 軸 |
| 駆動速度 | 定格：X1, X2, YL, YR=1,000 mm/s; Z=750 mm/s 最大：X1, X2, YL, YR=1,200 mm/s; Z=750 mm/s | 定格：X1, X2, Y=1,000 mm/s; Z=750 mm/s 最大：X1, X2, Y=1,200 mm/s; Z=750 mm/s |
| 加工速度 | 0~100 mm/s | 0~100 mm/s |
| 加工精度 | ±50 μm | ±80 μm |
| 繰り返し精度 | ±10 μm | ±10 μm |
| 加工モード設定 | 直線、L字型、U字型、弧形、円形 | 直線、L字型、U字型、弧形、円形 |
| ビット径 | Ø 1.0 mm, Ø 1.2 mm, Ø 1.6 mm, Ø 2.0 mm | Ø 1.0 mm, Ø 1.2 mm, Ø 1.6 mm, Ø 2.0 mm |
| 操作システム | Windows 10 | Windows 10 |
| 供給空気圧 | ≧0.65 Mpa (≧6.5 Bar) | ≧0.65 Mpa (≧6.5 Bar) |
| 作業高さ（範囲） | 890 ~ 940 mm | 890 ~ 940 mm |
| 設備寸法（WDH） | 2213 x 1350 x 1435 mm + シグナルライト 564 mm | 2040 x 1440 x 1436 mm + シグナルライト 564 mm |
| 機械本体質量（約） | 680 kg | 636 kg |
| 集塵システム | 下方吸引方式の風速型集塵システム | 下方吸引方式の風速型集塵システム |
| 切断スピンドル | 標準：4033AC、500W、（最大）80,000rpm、トルク：最大8.4Ncm オプション：4033DC、900W、（最大）60,000rpm、トルク：最大27Ncm FR4およびアルミ切断対応） | 標準：4033AC、500W、（最大）80,000rpm、トルク：最大8.4Ncm オプション：4033DC、900W、（最大）60,000rpm、トルク：最大27Ncm FR4およびアルミ切断対応） |
| 標準モニター | 22インチ LCDモニター | 22インチ LCDモニター |
| 電源供給 | 三相 AC220V±3% 50Hz／60Hz、4.0kW | 三相 AC220V±3% 50Hz／60Hz、4.0kW |
